DMS 3D Plus
Dall’esperienza acquisita con le linee DMS 2D e DMS 3D nasce DMS 3D PLUS che coniuga le caratteristiche salienti dei due sistemi.
Le colonne di monitoraggio 2D sono destinate principalmente (ad esclusione della GV) al monitoraggio dei movimenti franosi e della stabilità dei versanti (sul piano x,y) all’interno di fori di sondaggio tubati; le colonne 3D sono invece destinate al monitoraggio di parametri geotecnici in concorso con opere dell’ingegneria geotecnica in fori non tubati direttamente a contatto con il terreno o la roccia tramite l’espansione di packer (monitoraggio x, y, z).
I singoli moduli sono equipaggiati con uno o più dei seguenti sensori:
- Sensore inclinometrico biassiale (I)
- Sensore piezometrico (U)
- Sensore estensimetrico (E)
- Bussola digitale (M)
- Sensore accelerometrico triassiale (A)
- Sensore di temperatura (T)

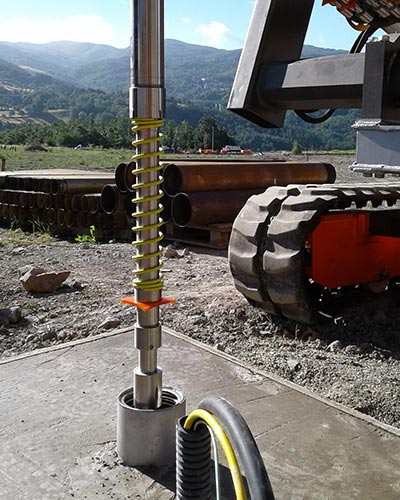

Dalla necessità di poter disporre di uno strumento in grado di misurare anche la componente z in ambiente di frana nasce la linea DMS 3D PLUS interamente compatibile con le linee DMS 2D (meccanica, elettronica, hardware e software). Lo strumento attraverso un’apposita cassa telescopica controllata da un trasduttore estensimetrico consente di misurare oltre ai parametri consueti delle linee 2D (spostamento x-y, temperatura, accelerazione, livello di falda, ecc.) anche la componente z come il DMS 3D con il concorso di packer non più espandibili ma a lamelle. DMS 3D PLUS può lavorare all’interno di fori nudi o specificatamente condizionati con tubi aventi caratteristiche estenso-assestimetriche e può essere collegato direttamente a qualsiasi modulo delle linee DMS 2D.
Lunghezza modulo telescopico | 0.90 ÷1 m |
Corsa telescopio | 100 mm |
I (sensore inclinometrico) | range ±10°/±30°/±60°; ripetibilità ±0.002° |
U (sensore piezometrico) | range 30/100/250 psi |
E (sensore estensimetrico) | range 0-100 mm; risoluzione 0.01 mm |
M (bussola digitale) | range 0-360°, accuratezza 1°azimuth |
A (sensore accelerometrico) | range ±2 g |
T (sensore di temperatura) | range -50°/+130°C, risoluzione 0.1°C |
